玻璃防霧等離子清洗技術(shù)應(yīng)用

文章出處：等離子清洗機(jī)廠家 | 深圳納恩科技有限公司| 發(fā)表時(shí)間：2025-08-27

在過(guò)去的幾十年里,為應(yīng)對(duì)材料表面起霧問(wèn)題,防霧技術(shù)歷經(jīng)數(shù)十年發(fā)展已形成系統(tǒng)化解決方案。當(dāng)前主流防霧方法可分為兩類,其一為基于環(huán)境參數(shù)調(diào)控的主動(dòng)干預(yù)手段,通過(guò)調(diào)節(jié)溫度、濕度以及空氣流速等熱力學(xué)條件破壞霧化形成環(huán)境;其二為涂層改性策略,借助材料表面潤(rùn)濕性調(diào)控液滴形態(tài),例如構(gòu)筑親水表面促進(jìn)水膜鋪展,或設(shè)計(jì)疏水結(jié)構(gòu)延緩液滴成核。

涂層改性通過(guò)改善基材與液滴之間的潤(rùn)濕性達(dá)到防霧效果。研究發(fā)現(xiàn),在基材表面涂覆防霧涂層是最有效、最便捷的防霧方法,根據(jù)液滴與涂層表面的相互作用,一般將防霧涂層分為疏水性防霧涂層和親水防霧涂層。

在防霧涂層的制備過(guò)程中,常見(jiàn)的涂層涂覆工藝主要包括基材的前處理及涂層的涂覆兩個(gè)過(guò)程。表面處理不當(dāng)是最常見(jiàn)的導(dǎo)致涂層失效的問(wèn)題之一。涂層必須與基材通過(guò)密切的物理接觸以達(dá)到良好的粘結(jié)性能。這是因?yàn)榇偈雇繉釉诨谋砻娓街幕瘜W(xué)力和電力是通過(guò)及其微小的距離實(shí)現(xiàn)的。表面粗糙度是獲得良好附著力的重要因素之一。因此,對(duì)于光潔的基材表面,其在涂覆過(guò)程中常常會(huì)因?yàn)楦街Φ牟蛔愣鴮?dǎo)致局部涂層和基材間空隙的形成,進(jìn)而影響其壽命可靠性。除粗糙度外,表面清潔度也是影響涂層性能的關(guān)鍵因素之一。在基材的前處理過(guò)程中常常會(huì)產(chǎn)生一些微小的顆粒或污染物,若在涂覆之前沒(méi)有清洗干凈也會(huì)導(dǎo)致涂層與基體結(jié)合部位出現(xiàn)夾雜等物理缺陷,最終導(dǎo)致涂層壽命的下降。

等離子清洗技術(shù)

等離子清洗能夠有效去除材料表面的有機(jī)污染物和雜質(zhì)，改善表面的微觀結(jié)構(gòu)，增強(qiáng)基材界面活性，促進(jìn)功能涂層與基體的化學(xué)鍵合，提高耐候性能。

玻璃片的預(yù)處理

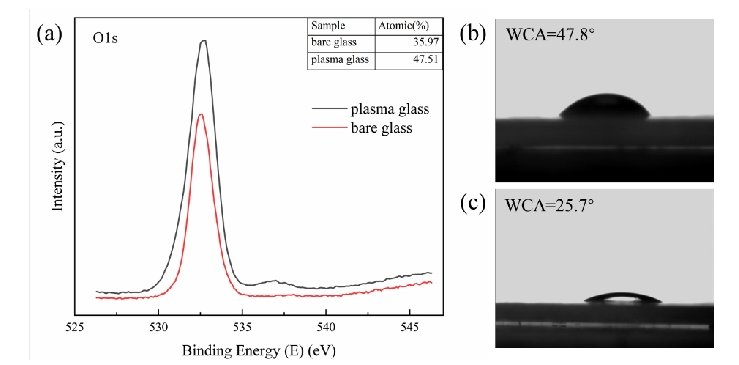

等離子體清洗后的玻璃片的表面化學(xué)元素組成發(fā)生了變化,其中,氧元素含量發(fā)生了很大的變化,未處理的玻璃氧元素含量?jī)H有35.97%,而等離子體處理后的玻璃氧元素含量提升至47.51%,證明等離子體誘導(dǎo)的表面氧化反應(yīng)成功引入了極性含氧官能團(tuán)。等離子體處理將會(huì)直接改變玻璃表面的潤(rùn)濕特性,圖3-4(b)和(c)為玻璃片被等離子處理前后的接觸角變化,可以看出,經(jīng)過(guò)等離子體處理后的玻璃片,接觸角發(fā)生了很大的變化,未處理的玻璃片接觸角為47.8°,而等離子體處理后的玻璃接觸角降低至25.7°,表現(xiàn)出良好的親水性,這間接表明玻璃表面被賦予了包括羥基等極性官能團(tuán),從而導(dǎo)致玻璃表面更加親水。
